使用Excel2010绘制坐标轴刻度多级标签的方法

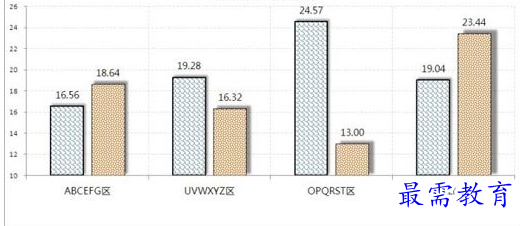

在Excel表格中，每一地区都有若干年的利润率数据，使用这样表格的数据插入的图表中，横轴将是地区，年度利润率将以不同系列表示并可由图例表示，如下图所示：

如果设想横轴的标签可以是两级，不仅标识出地区，而且还标识出该地区的不同年份，这样就首先要改变一下表格，让这两级标签同在行或同在列。在插入图表后的“图表工具”-“选择数据”-“选择源数据”-“水平(分类)轴标签”—“编辑”，选择红线框起的两级标签区域，如下图，选择B98：C105所在单元格区域：

或如下图选择Y103：AF104所在单元格区域：

这样方式确定的图表的横轴标签为二级标识，如下图所示：

但要说明的是，这样图表的图例不一定理想，上图右上角的图例是另外制作插入的图片。

对于这类图表，也可以另外设置不同颜色相间隔的背景色以示区别，如下图所示：
