绘制线性玫瑰图的方法

步骤一：构建数据区域

公式输入：

选中E1:N1单元格区域，输入多单元格数组公式

=TRANSPOSE(B2:B11)

注意需要按CTRL+SHIFT+ENTER三键结束

这里使用公式，目的为跟随数据源数据变化，如果不会公式，可以直接复制数据源，然后选择性粘贴→转置。

E2:N2区域直接计算每个点占多少角度，一个圆为360度，此处有10个分类，所以一个点占36度。

E3:N3开始角度与结束角度同理，一个点从0度开始，到36度结束，第二个点从36度开始，到72度结束，以此类推。

选中E4:N5单元格区域，输入多单元格数组公式

=TRANSPOSE(A2:A11)

同样需要按CTRL+SHIFT+ENTER三键结束。

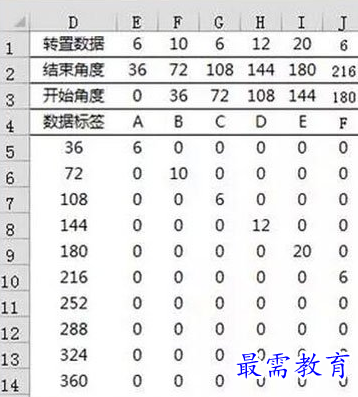

D5:D14区域为开始角度转置后效果。

E5::N14区域公式为

=IF(($D5>E$3)*($D5<=E$2),E$1,)

公式右拉下拉。

步骤二：插入雷达图

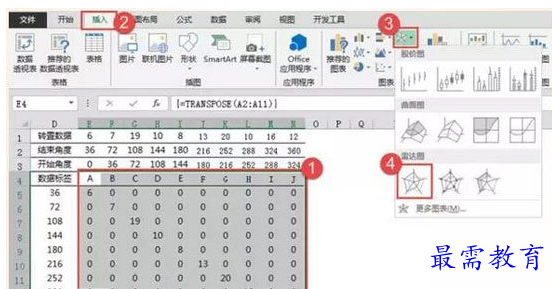

选中“E4:N14”区域，插入雷达图。

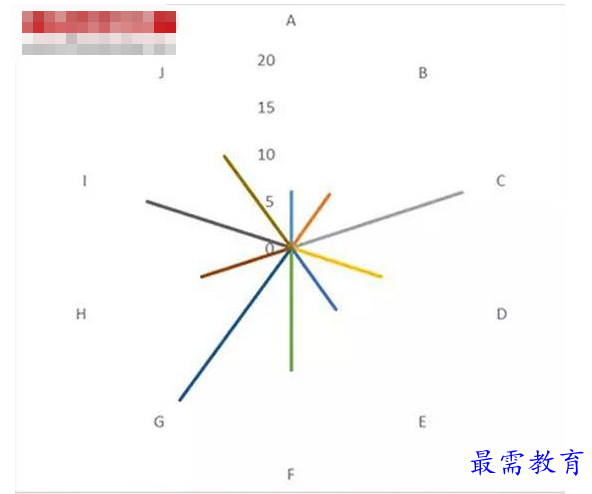

插入图表后，依次单击“图表标题”、“图例”、“网格线”按DELETE键删除：

步骤三：添加数据

单击图表，右键“选择数据”，单击“添加”按钮。

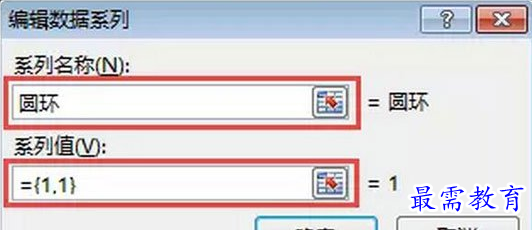

系列名称为“圆环”，系列值为“={1,1}”，同样的步骤添加四次。

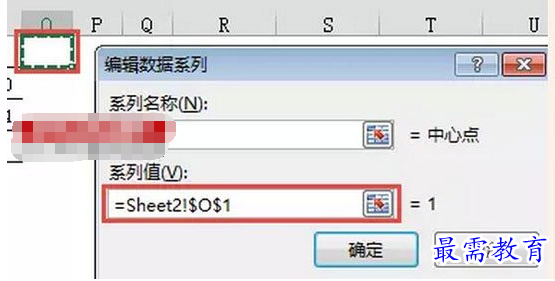

再添加一个系列，系列名称为“中心点”，系列值为“O1”单元格引用，添加后在“O1”单元格输入0。

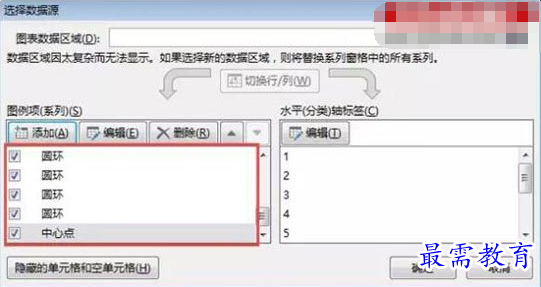

添加后选择数据源窗口如图：

步骤四：更改图表类型

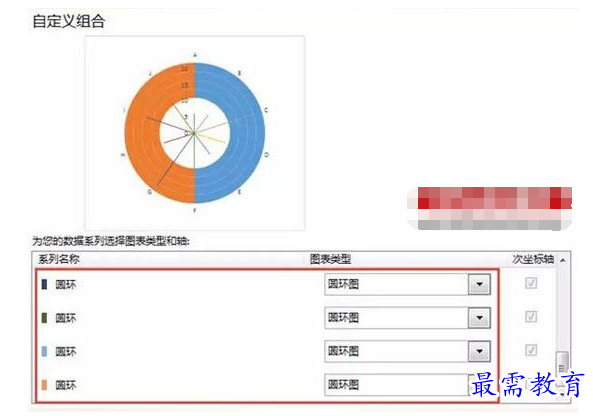

单击图表任意系列右键“更改系列图表类型”，将四个圆环系列更改为“圆环图”。

步骤五：设置图表格式

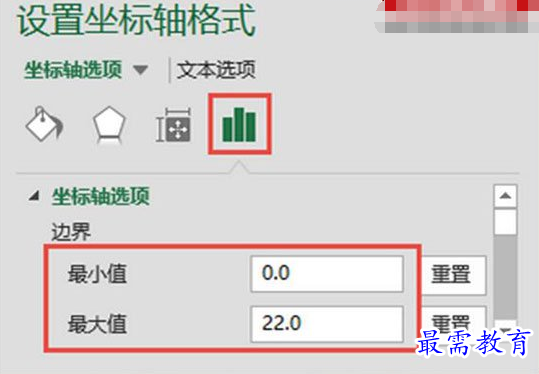

选中雷达图“纵坐标轴”设置坐标轴边界，最大值为22，最小值0，设置后按DELETE键删除纵坐标轴。

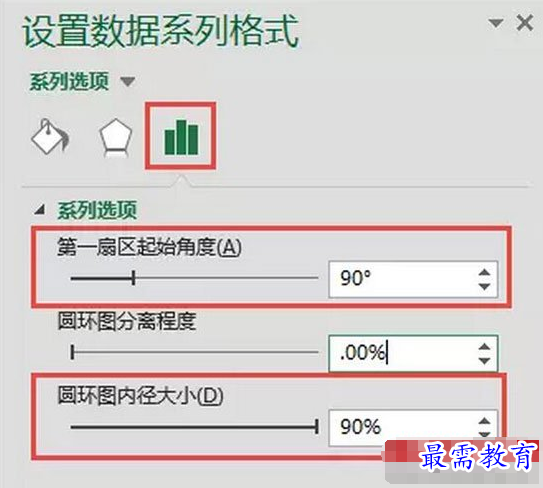

选中圆环图，设置圆环图“第一扇区起始角度”为90，“圆环图内径大小”为90。

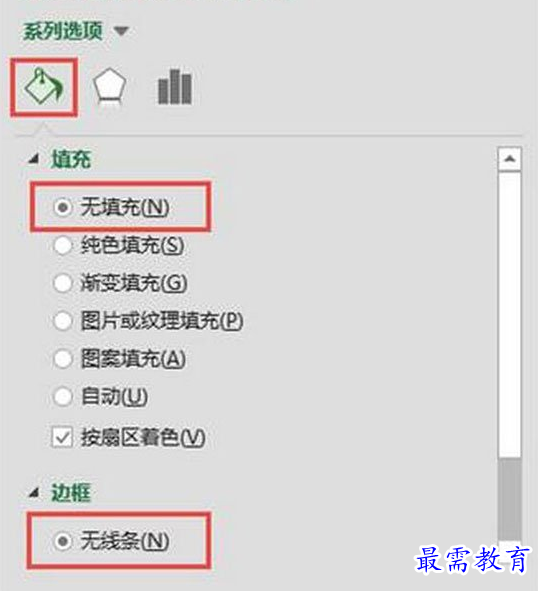

选中内三层圆环，设置无填充无线条。

设置雷达系列线条格式，(设置时刻按F4快速重复上一次操作)。

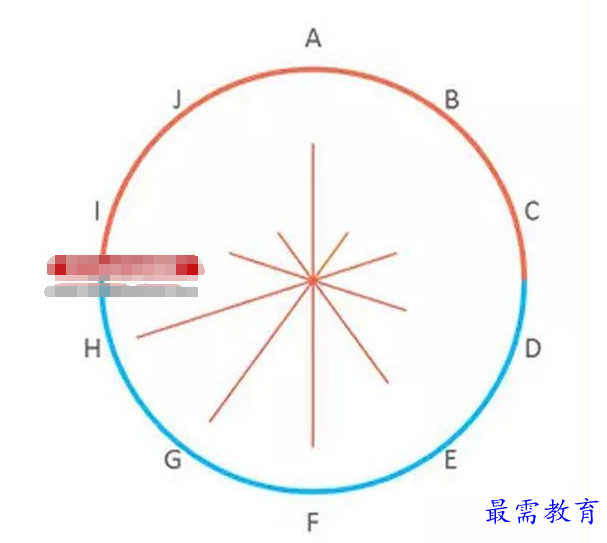

设置后效果如图：

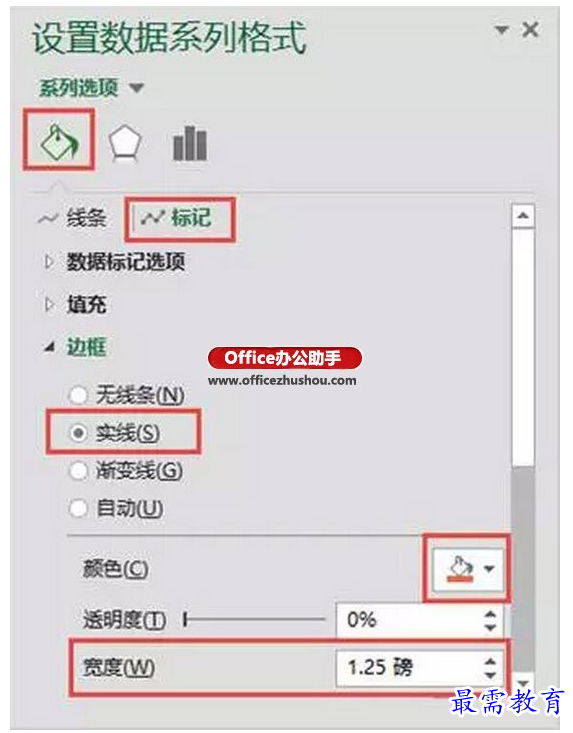

选中“中心点”系列，设置系列标记格式

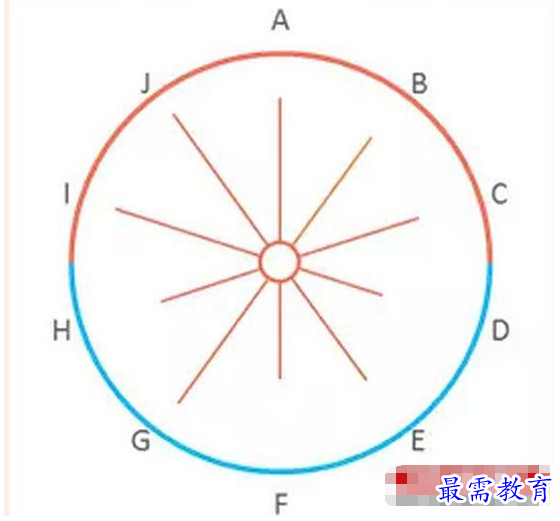

设置后效果：

最后添加你的说明文字与标题即可。
