操作教程：制作结构图的方法

1、启动Word 2013，在文档中单击放置插入点光标。按“Ctrl+F9”键插入域特征符“{｝”，然后在域特征符中输入域代码“EQ三角形\b\lc\{(\a\al\co(锐角三角形，直角三角形，钝角三角形))”，如图1所示。

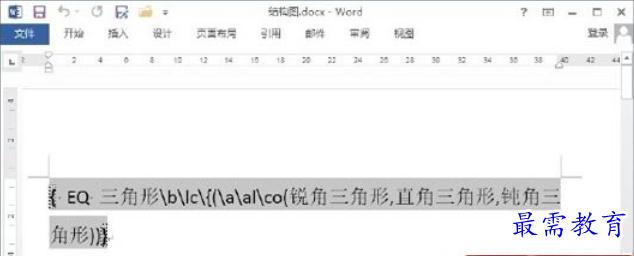

图1　输入域代码

注意

“\b”是括号开关，默认情况下是圆括号;“lc\{”用于修改“\b”括号开关的默认值，将默认的圆括号更改为大括号“{”;“\a\al\co(锐角三角形，直角三角形，钝角三角形”用于将文字“锐角三角形”、“直角三角形”和“钝角三角形”排列为一个单列3行的数组。

2、按“Alt+F9”键，然后选择获得的文字，设置文字的大小，完成设置后的效果如图2所示。

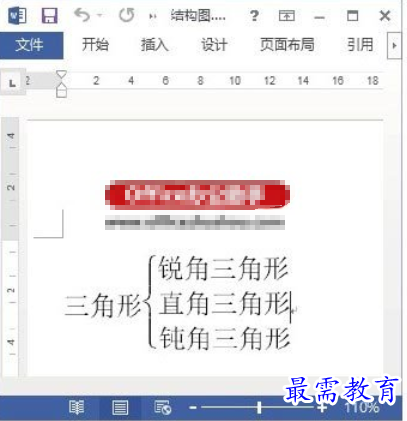

图2　制作完成的结构图
