SOLIDWORKS 2020 装配零件

本练习的主要任务是使用提供的零件来完成自底向上的装配体建模。在装配体中使用零件“allen wrench”的不同配置，创建内六角扳手组，如图所示。本练习将应用以下技术：

•向装配体中添加零部件。

•配合零部件。

•在装配体中使用零件配置。

•打开零部件。

操作步骤

步骤1：打开已有的装配体  打开已有的装配体文件part configs（见下图），该文件位于part configs文件夹中。该装配体包括三个零件，其中零件“Pin”和零件“Allen Wrench”具有多个实例。装配体中的每一个Allen Wrench实例，均使用了该零件的一个不同配置。

步骤2：打开零件  选择任意一个Allen Wrench实例，打开零件“Allen Wrench”，如图所示。

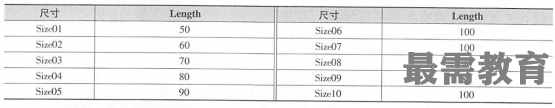

步骤3：编辑配置  编辑配置，按下表所示修改每个配置的尺寸。只需修改Length列的尺寸，其他的尺寸保持不变。

步骤4：添加和配合零件  在装配体中添加和配合另外的三个Allen Wrench实例，下图说明了三个实例所用的配置及其尺寸、位置和名称。

步骤5：保存并关闭所有文件
