SOLIDWORKS 2020 插入子装配体

插入子装配体是将已有的装配体加人到处于激活状态的装配体中。所有的零部件和配合关系都被视为单个零件。

步骤1：隐藏所有类型  单击【隐藏所有类型】，将所有类型的可见性设为关闭，如图所示。

步骤2：选择子装配体使用【插入零部件】命令来选择子装配体。【插入零部件】对话框的【打开文件】列表框中列出了所有打开的零件和装配体，子装配体“crank sub”列在其中并被选中。

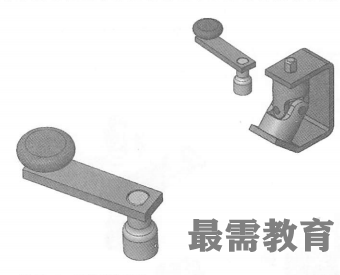

步骤3：放置子装配体在零件“Yoke _ male”顶部放置子装配体。展开子装配体图标，其中显示了所有的零部件和其自身的配合组，如图所示。
