SOLIDWORKS 2020 创建链接数值

创建链接数值的操作步骤如下:

操作步骤

打开已有零件“Link Values”，通过链接数值使所有的倒角特征参数相同。

步骤1：创建链接数值  通过【显示特征尺寸】显示出所有尺寸，如图所示。

步骤2：选择圆角尺寸  选择三个圆角特征Fillets. 1、Fillets. 2和Fillets. 3的尺寸，并单击右键后选择【链接数值】，如图所示。

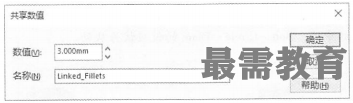

步骤3：链接数值  输入名称“Linked_Filletd”并单击【确定】，如图所示。

步骤4：测试  双击特征Fillets. 2，更改尺寸为1mm并重建，测试链接数值，如图所示。

步骤5：保存并关闭对话框
