SOLIDWORKS 2020 定位孔

当前两个孔的位置标注是越于同一个基准的，但是数值与零件总长没有关联。下面将创建方程式，驱动两个孔的定位尺寸分别为1/3和2/3的零件总长。

步骤1：创建Hole1方程式  双击尺寸Hulel并设置其等于1/3零件总长，尺寸变化如图所示。创建好的方程式为：“Hole1@ Sketch3”=“Lenglh@ Base-Extrude”/3。

步骤2：创建Hole2方程式  双击尺寸Hole2并设置其等于2/3零件总长。尺寸变化如图所示。创建好的方程式为：“Hole2@ Sketch3”=“Lenglh@ Base-Exlnule”*2/3。

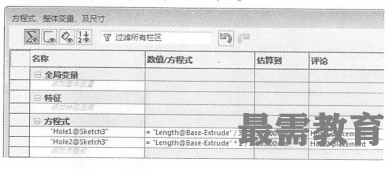

步骤3：检查方程式打开【方程式、整体变量、及尺寸】对话框查看已经添加的方程式，并对Hole1和Hole2添加评论，如图所示。
