SOLIDWORKS 2020 放置在圆形平面上

有些特征需要连接到目标模型的圆形平面上，并且要求将库特征首先拖放到此面上。在本例中，【方位基准面】是在拖放后选择的。

步骤1：放置库特征  在设计库中打开keyways文件夹。拖放特征“reclangular keyseat”到轴的圆形平面上。选择配置“0.6875W = 0.1875 ”，选择平端面作为【方位基准面】，如图所示。

步骤2：选择参考  选择端面的圆边线作为【参考】，如图所示。

步骤3：定位尺寸  按图所示设置【定位尺寸】值，单击【确定】。

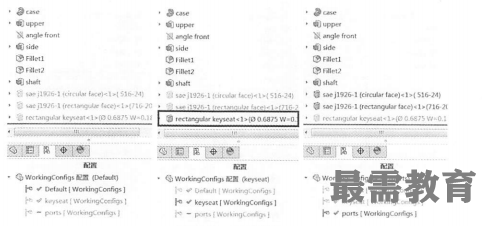

步骤4：检查配置  在激活的配置“keyseat”中的新特征是解除压缩的，但在其他配置当中是压缩的，如图所示。

步骤5：保存并关闭文件
