SOLIDWORKS 2020 多参考

许多库特征包含多个参考，如面、边和基准面。这些参考用来添加尺寸或设置几何体的关系。如果参考没有正确连接到模型的几何体上，将会变为悬空。

步骤1：选择参考  将特征“sae j1926-1（rectangular face）”拖放到如图所示的平面上。此特征需要选择模型的两条直线边作为参考。选择配置“716-20”。选择下图所示的两条边作为特征放置的两个参考。

步骤2：设置尺寸数值 单击单元格，将每个定位尺寸（Locating dimension）设置为0.5in，如图所示，单击【确定】。

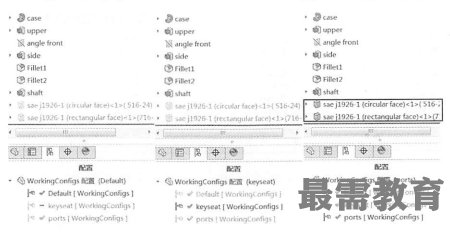

步骤3：检查配置  在激活的配置“ports”中，新的特征被解除压缩，但是在其他配置中还是压缩的，如图所示。

步骤4：激活配置激活配置“keyseat”。
