SOLIDWORKS 2020 柱形工具

使用提供的尺寸创建如图所示的零件。

本练习将应用以下技术：

•抽壳。

•剖面视图。

•转换实体引用。

操作步骤

新建一个以mm（毫米）为单位的零件，并命名为 “Tool Post”。

步骤1：创建草图轮廓  在上视基准面上新建草图。按照如图所示创建出多段直线和一段圆弧， 同时标注尺寸。

步骤2：旋转凸台  按照如图所示添加旋转 特征。在旋转中草图的圆弧形成了球面。

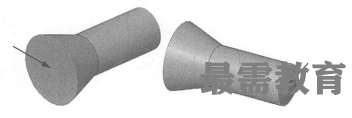

步骤3：抽壳  将旋转体向内抽壳16mm，删除如图所示的两个面。

步骤4：创建剖面视图  按如图所示创建剖面视图来显示模型内部构造，剖面方法应为【分区】，并选择上视基准面和前视基准面。

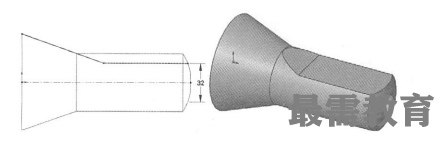

步骤5：切除特征  在前视基准面上通过转换实体引用和绘制直线来创建开环的草图，此处使用了直径尺寸标注但并不会被用于旋转的草图。使用【完全贯穿-两者】选项创建拉伸切除特征，切除后的效果如图所示。

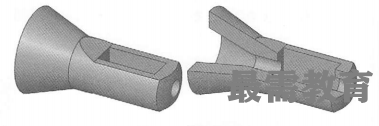

步骤6：镜像切除特征  使用上视基准面，镜像上一步中完成的切除特征，如图所示。

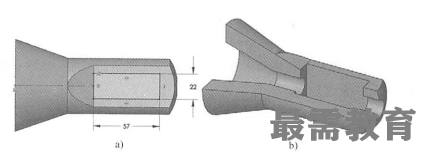

步骤7：切除特征  首先创建图a所示的草图，然后使用【完全贯穿】方法创建拉伸切除特征。回到【剖面视图】可以显示零件的内部构造，如图b所示。

步骤8：保存并关闭文档
