SOLIDWORKS 2020 泵壳

提问人:刘团圆发布时间:2021-06-10

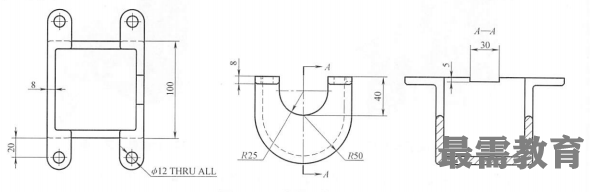

使用提供的尺寸创建如图所示的零件。灵活地使用几何关系实现设计意图。


本练习将应用以下技术:

•抽壳。

(1)设计意图此零件的设计意图如下:

1)零件凸出部分的尺寸和形状完全相同。

2)孔尺寸相同。

3)所有圆角半径均为3mm。

4)零件厚度一致。

5)两侧边有沟槽。

6)除了沟槽,零件是关于两个基准面对称的。

(2)尺寸视图根据如图所示的尺寸,结合设计意图创建零件。
