出现尺寸标注不一致如何解决?

提问人:周丽平发布时间:2021-06-09

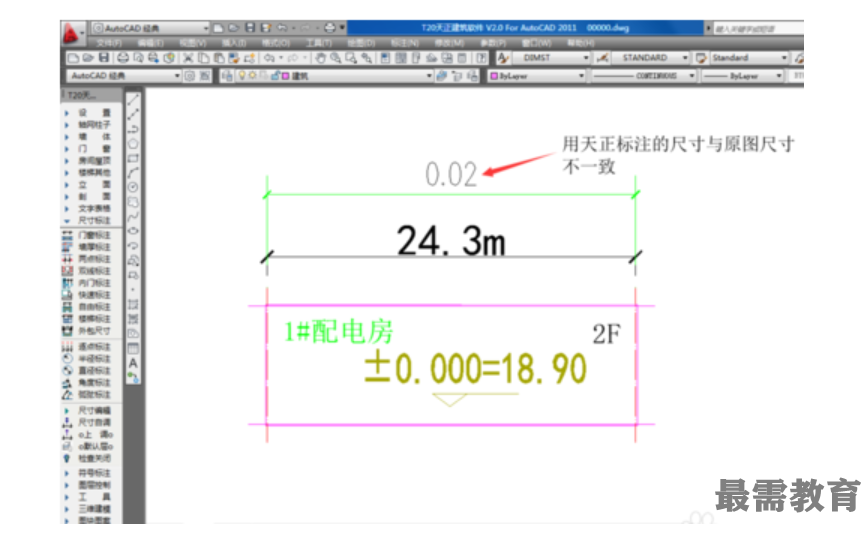

首先我们打开天正建筑2014软件,打开需要标注尺寸的CAD图纸,选择尺寸标注工具,对已标注的的部位进行核实,发现尺寸标注前后不一致。

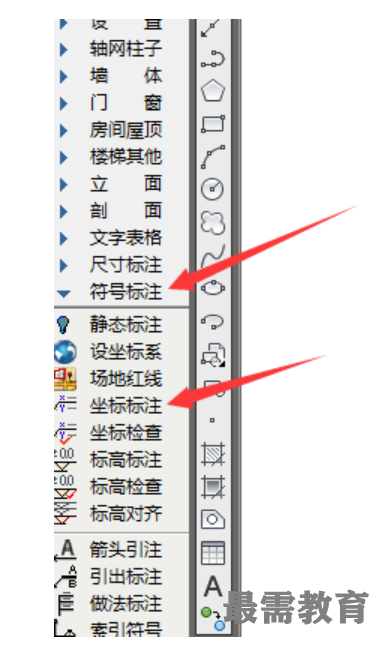

然后我们选择左边工具栏里-符号标注-坐标标注

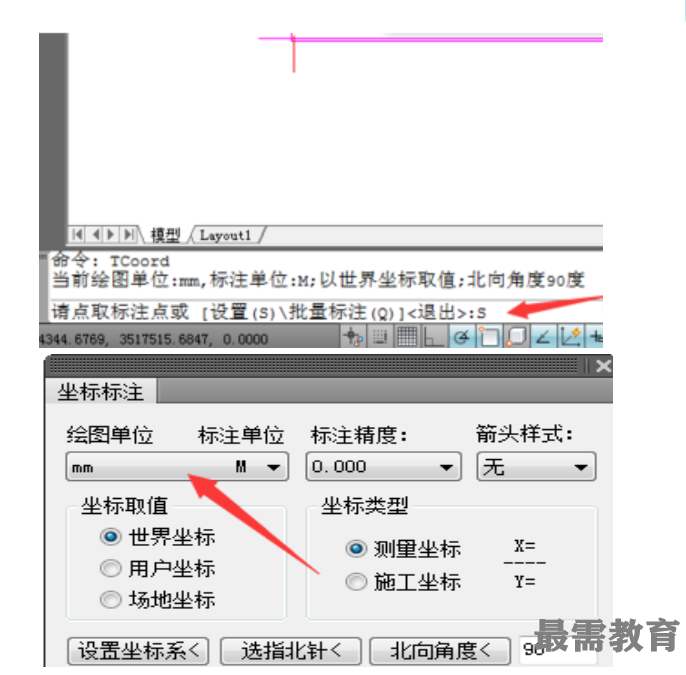

接着我们在命令栏-输入"s"-回车-弹出复选框

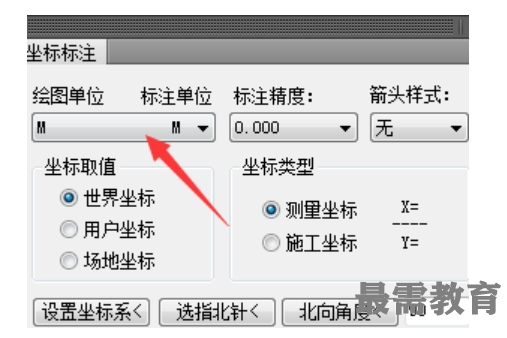

这时修改复选框的绘图单位-标注单位,把原来绘图单位mm-标注单位M改为绘图单位M-标注单位M


最后我们再重新标注尺寸或标注坐标和原先标注的一致。
