绘制百叶窗模型

提问人:周丽平发布时间:2021-06-08

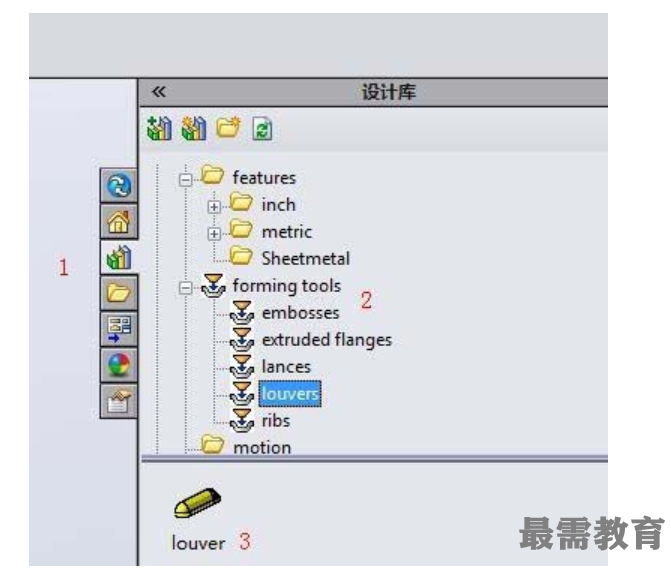

1、在SolidWorks中找到图示的文件夹,能看到一个自带的百叶窗模型。


  2、双击这个模型,即可生成零件。

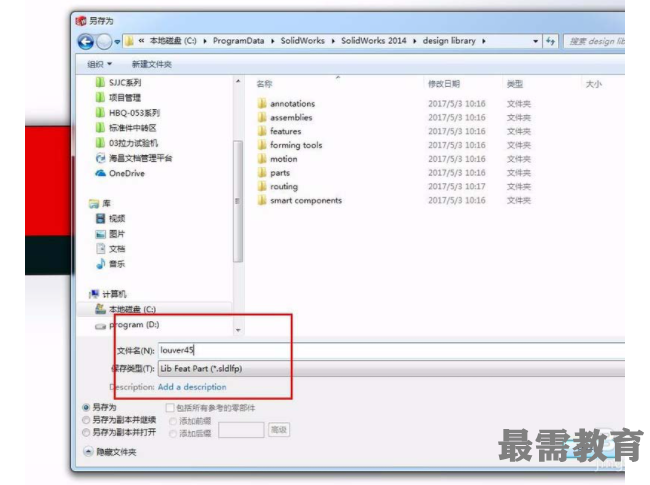

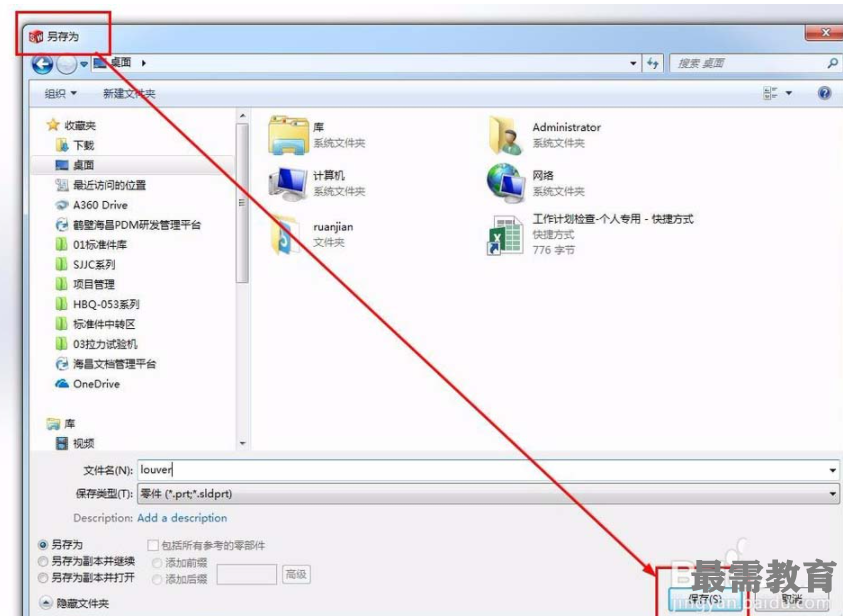

  3、为避免修改自带的模型,先将这个模型另存到一个地方。

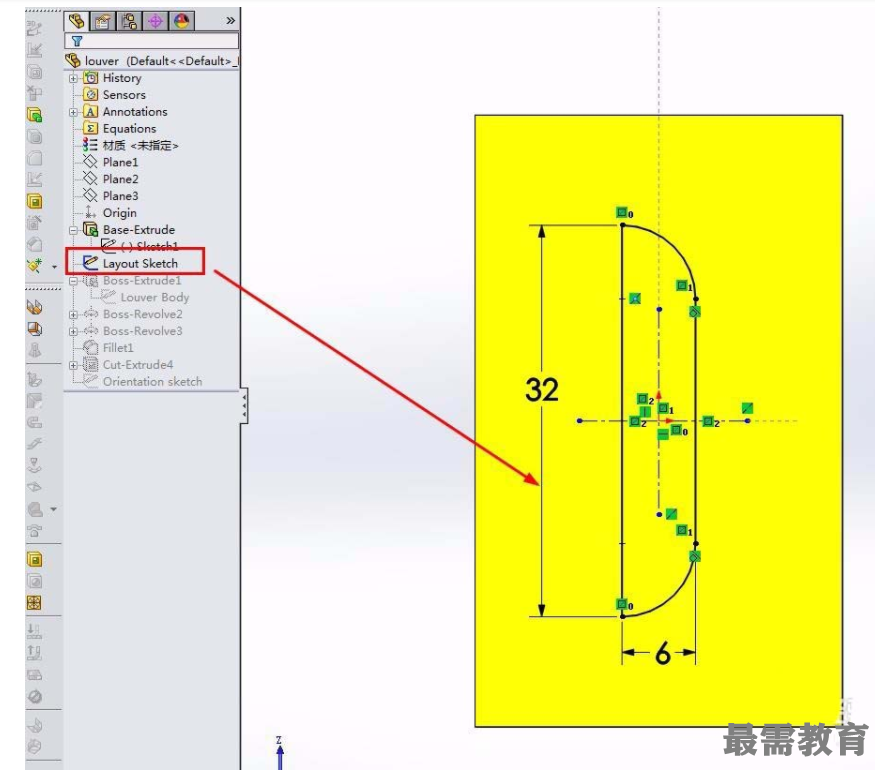

  4、打开另存的文件,对尺寸进行修改。一般能修改拉伸板的长度和宽度,其次修改草图的主要尺寸。

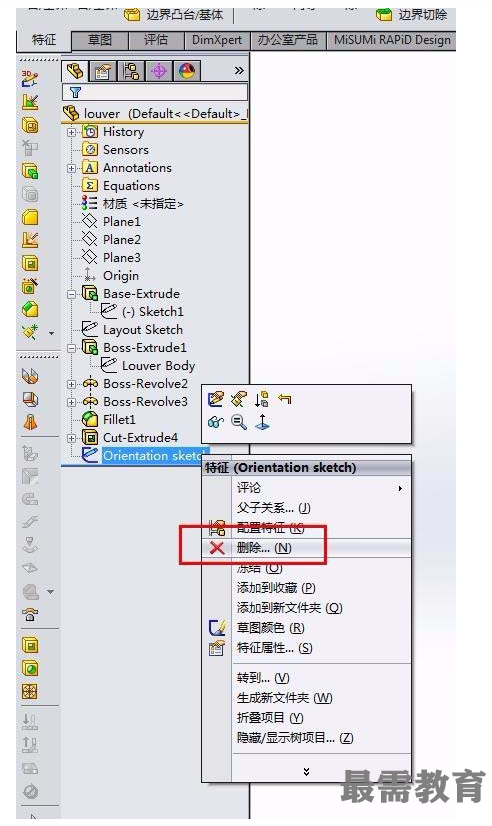

  5、可删除最后一个草图。

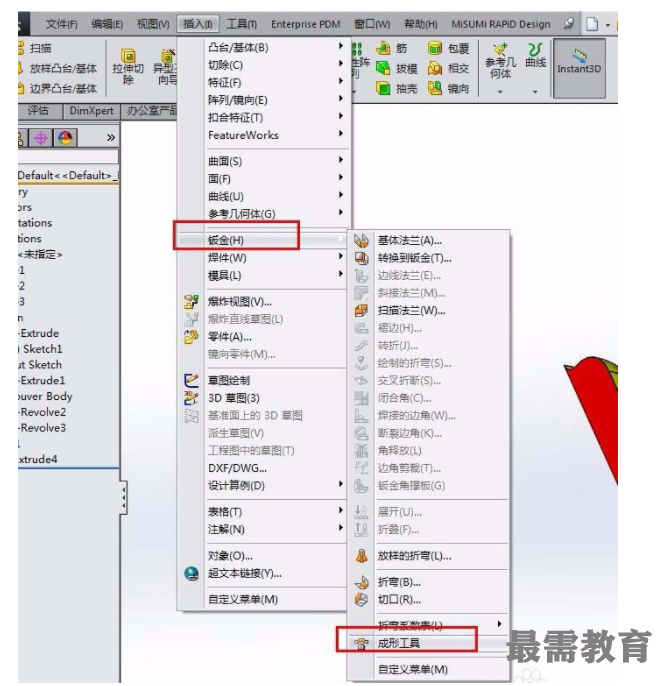

  6、在视图,钣金里找到成形工具。

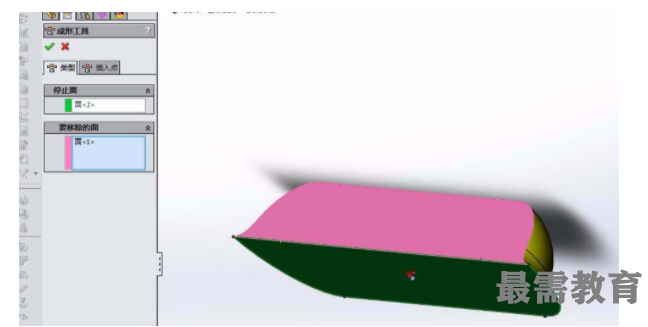

  7、选择结束面和开始面。


  8、保存,注意保存格式。

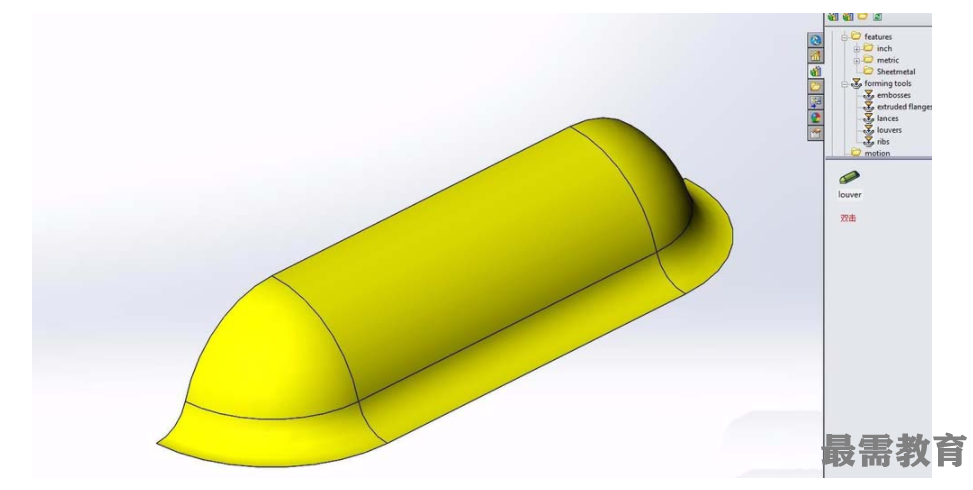

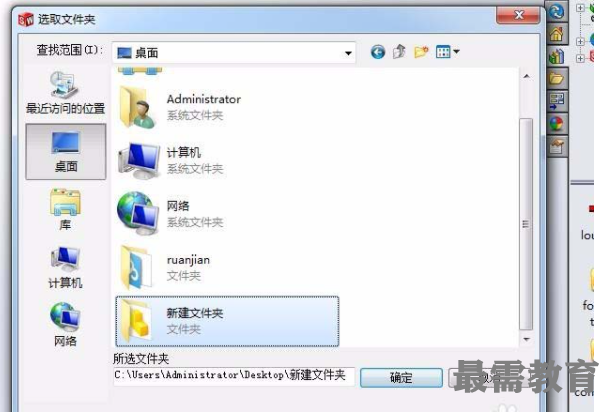

  9、在零件库中右击点击添加文件夹,将刚才存的零件文件夹加进去。

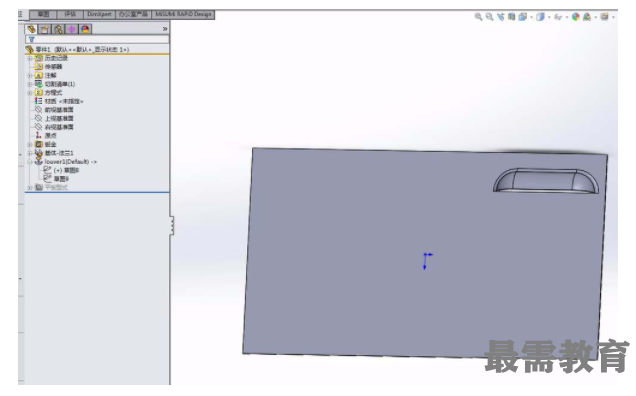

  10、就能在钣金上面直接应用了。
