SOLIDWORKS 2020 跳过实例

提问人:刘团圆发布时间:2021-06-08

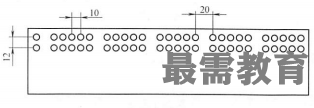

本练习的主要任务是使用提供的信息完成图所示的零件。本练习将应用以下技术:


•线性阵列。

•跳过实例。

•镜像。

操作步骤

步骤1:创建新零件  新建一个以毫米为单位的零件。

步骤2:创建基体特征  创建长方体,尺寸为75mm x 380mm x20mm。在长度方向添加一个参考平面,以方便后续使用,如图所示。


步骤3:创建源特征  利用异形孔向导的ANSI MM钻孔创建阵列源特征,如图所示。


步骤4:阵列孔  如图所示,跳过实例,阵列孔。


步骤5:阵列特征的阵列  阵列现有的阵列,创建一个由多个孔组成的对称阵列,如图所示。


步骤6:修改孔直径  将孔的直径改为4mm,并重建。

步骤7:保存并关闭零件
