SOLIDWORKS 2020 成形到一面

本练习的主要仟务是使用对称和成形到一面来完成下图所示零件。本练将应用以下技术：

•镜像实体。

•成形到下一面与成形到一面。

操作步骤

打开名为“Up _To _Surface”的零件。

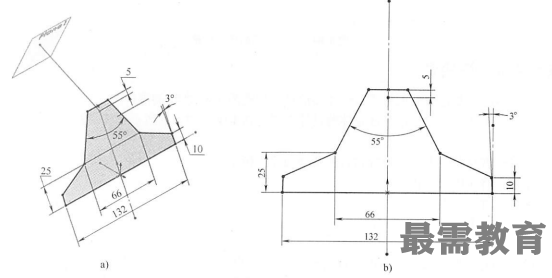

步骤1：创建草图  在基准面Plane2上创建草图，使用直线和对称命令进行创建，如图所示。

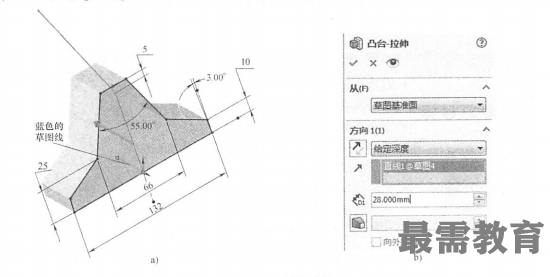

步骤2：拉伸并选择方向  拉伸草图，单击【拉伸方向】区域，选择蓝色的草图线，如图所示。【距离】为28mm。

默认的拉伸方向是垂直于草图轮廓或者草图平面的方向，但有时可能需要向不同的方向拉伸a此时可通过【拉伸方向】来改变默认方向，方向向量可以是草图几何体、模型的边线或轴线，如图所示。

步骤3：成形到一面  在基准面Plane1上创建草图并绘制圆，尺寸如图所示。拉伸草图，终止条件为【成形到一面】，选择粉红色的面作为终止面。

步骤4：添加圆角  添加圆角，如图所示。

步骤5：保存并关闭零件
