SOLIDWORKS 2020 惰轮臂

本练习的主要任务是根据所给尺寸和信息，创建图所示的零件。

在练习中使用几何关系保证零件的设计意图。在本练习中，读者需要特别注意此零件的最佳原点位置。

要求读者只利用上视、前视和右视基准面建立模型。

本练习将应用以下技术：

•草图中的对称。

•两侧对称拉仲。

•成形到下一面拉伸。

(1)设计意图本零件的设计意图如下：

1)零件对称。

2)主视图的所有孔均位于零件的中心线上。

3)除非特别说明，所有的圆角半径均为3mm。

4)位于前视和右视基准面上的中心孔共享一个中心点。

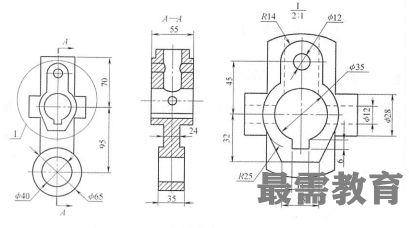

(2)尺寸视图根据下图所示以及设计意图，以mm（毫米）为单位创建零件模型。
