SOLIDWORKS 2020 头部特征的设计意图

提问人:刘团圆发布时间:2021-06-07

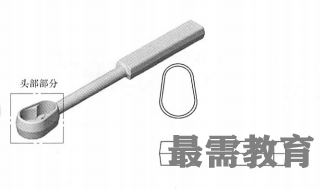

零件的头部是一个草图特征,该特征使用直线和切线弧绘制草图轮廓,然后向两个方向拉伸,并且拔模斜度和拉伸长度相等。头部特征是零件的关键特征,其包括用于其他零件定位的腔槽和孔,如图所示。


零件头部的设计意图(见下图)如下:


1.圆弧中心  在上视方向时,外形轮廓线中两个圆弧的中心位于一条竖直线上,它们的半径并不相等,并且可以更改为任何值。

2.外形定位  绘制几何体在零件的分型面上,大圆弧中心位于模型的原点。

3.拔模角度  分型线两侧的拔模斜度相等。

4.厚度  分型线两侧的厚度相等。
