SOLIDWORKS 2020 成形到下一面

提问人:刘团圆发布时间:2021-06-07

创建拉伸特征使用【成形到下一面】终止条件时,草图将拉伸到在其路径上遇到的下一个特征表面。查看预览图形非常重要,它显示凸台是否拉伸到正确位置,如果需要还需反转方向。

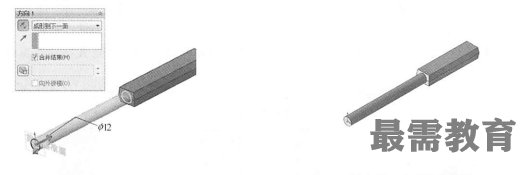

步骤1:成形到下一面的拉伸单击【拉伸凸台/基体】,查看所创建拉伸特征的预览显示,改变拉伸方向,使拉伸朝向已经创建的“手柄”特征。如图1所示,把终止条件设为【成形到下一面】,单击【确定】。将特征重新命名为“Transition”(过渡),结果如图2所示。


•成形到一面与成形到下一面在很多情况下,选择【成形到一面】和【成形到下一面】的终止条件会有不同的结果。图a选择的终止条件为【成形到一面】,当选择一个角度面为终止面时,只有被选择的面对拉伸成形进行约束。图b选择的终止条件为【成形到下一面】,所有的面对拉伸成形进行约束。
