SOLIDWORKS Simulation 网格的划分和控制

提问人:刘团圆发布时间:2021-06-02

有限元分析提供了一个可靠的数字工具进行工程设计分析。首先,要建立几何模型。然后,程序将模型划分为许

多具有简单形状的小的块(elements),这些小块通过节点(node)连接,这个过程称为网格划分。有限元分析程序将集合模型视为一个网状物,这个网是由离散的互相连接在一起的单元构成的。精确的有限元结果很大程度上依赖于网格的质量,通常来说,优质的网格决定优秀的有限元结果。

网格质量主要靠以下几点保证。

■网格类型:在定义算例专题时,针对不同的模型和环境,选择一种适当的网格类型。

■适当的网格参数:选择适当的网格大小和公差,可以节约计算资源和时间,同时提高精度。

■局部的网格控制:对于需要精确计算的局部位置,采用加密网格可以得到比较好的结,在定义完材料属性和载荷/约束后,就可以划分网格了。

下面结合实例介绍网格划分的操作步骤。

①单击SOLIDWORKS Simulation主菜单工具栏中的“网格”按钮,或者在SOLIDWORKS Simulation的管理设计树中右击网格图标,然后在弹出的快捷菜单中执行命令“生成网格”。

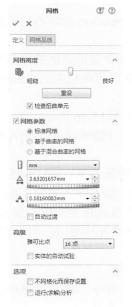

②在出现的“网格” PropertyManager中,设置网格的大小和公差,如图所示。


③单击✓按钮,程序会自动划分网格。

如果需要对零部件局部应力集中的地方或者对结构比较重要的部分进行精确的计算,就要对这个部分进行网格的细分。Simulation本身会对局部几何形状变化较大的地方进行网格的细化,但有时候用户需要手动控制网格的细化程度。

要手动控制网格的细化程度,可按如下步骤操作:

①选择命令“Simulation” 一 “网格”一“应用控制”。

②选择要手动控制网格的几何实体(可以是线或面),此时所选几何实体会出现在“网格控制”属性管理器中的“所选实体”栏中,如图所示。


③在“网格参数”栏中会图标右侧的输入栏中输入网格的大小。这个参数是指步骤②中所选几何实体最近一层网格的大小。

④在%图标右侧的输入栏中输入网格梯度,即相邻两层网格的放大比例。

⑤单击✓按钮后,在Simulation的模型树中的网格文件夹下会出现控制图标。

⑥如果在手动控制网格前,已经自动划分了网格,需要重新对网格进行划分。
