SOLIDWORKS Motion 力

提问人:刘团圆发布时间:2021-06-01

力/扭矩对任何方向的面、边线、参考点、顶点和横梁应用均匀分布的力、力矩或扭矩,以供在结构算例中使用。下而结合实例介绍力分析的操作步骤。

【案例】力分析

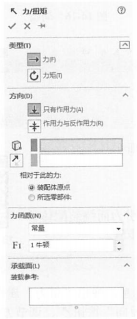

①单击MotionManager工具栏中的“力”按钮,弹出如图所不的“力/扭矩” 属性管理器。


②在“力/扭矩”属性管理器中选择“力”类型,单击“作用力与反作用力”按钮,在视图中选择如图所示的作用力和反作用力而,如图所示。


屈性管理器选项说明:

a.类型

■力:指定线性力

■力矩:指定扭矩。

b.方向

■只有作用力:为f作用力或扭矩指定参考特征和方向。

■作用力与反作用力:为作用与反作用力或扭矩指定参考特征和方向。

③在“力/扭矩”属性管理器中设置其他参数,如图所示,单击“确定”按钮,完成力的创建。


④在时间线视图中设置时间点为0.1秒,设置播放速度为5秒。

⑤单fMotionManager工具栏中的“计算”按钮,计算模拟。单击“从头播放”按钮,动画如图1所示,MotionManager界面如图2所示。

image.png  image.png
