SOLIDWORKS Motion 马达

提问人:刘团圆发布时间:2021-06-01

运动算例马达模拟作用于实体上的运动,由马达所应用。下面结合实例介绍马达运动分析的操作步骤。

【案例】马达运动分析

①单击MotionManager工具栏上的“马达”按钮。

②弹出“马达”屈性管理器,如图所示。在属性管理器“马达类型”一栏中,选择旋转或者线性马达。


③在属性管理器“零部件/方向”一栏中选择要做动画的表面或零件,通过“反向”,按钮来调节。

④在属性管理器“运动”一栏中,在类型下拉菜单中选择运动类型,包括等速、距离、振荡、插值和表达式。

■等速:马达速度为常量。输入速度值。

■距离:马达以设定的距离和时间帧运行。为位移、开始时间、及持续时间输入值,如图所示。


■振荡:为振幅和频率输入值,如图所示。

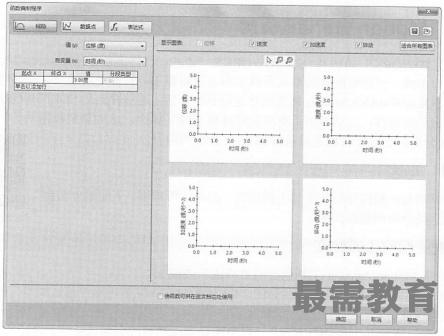

■线段:选定线段(位移、速度、加速度),为插值时间和数值设定值,线段“函数编制程序”对话框如图所示。

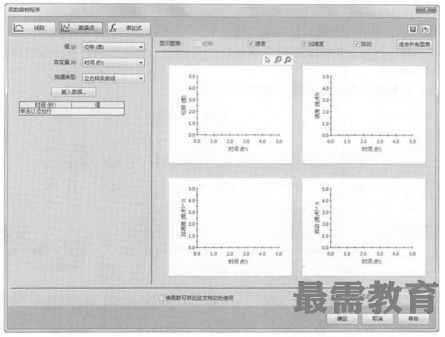

■数据点:输入表达数据(位移、时间、立方样条曲线),数据点“函数编制程序”对话框如图所示。

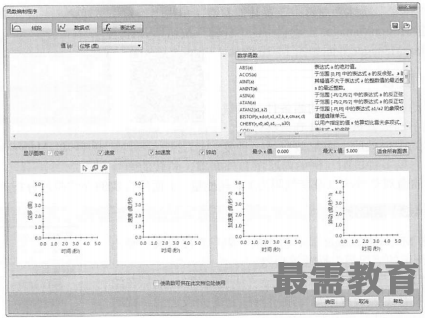

■表达式:选取马达运动表达式所应用的变量(位移、速度、加速度),表达式“函数编制程序”对话框如图所示。


⑤单击属性管理器中的“确定”按钮,动画设置完毕。
