SOLIDWORKS Composer BOM 表格

提问人:刘团圆发布时间:2021-06-01

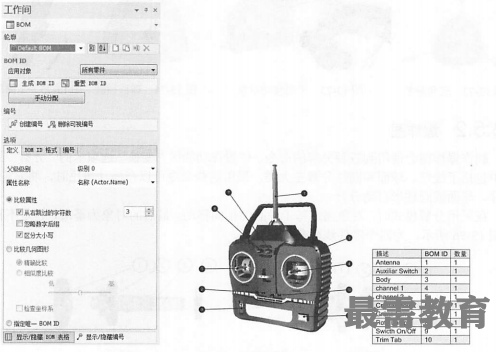

BOM的英文全称为the bill of materials,即材料清单。在创建BOM表格时,通常使用BOM工作间。可以单击功能区的“工作间”选项卡“发布”面板中的BOM命令,就可以进入到BOM工作间。如图所示为BOM工作间及生成的BOM表格。


■ BOM ID: BOM ID中含有BOM ID的一些命令包含有生成BOM ID、重置BOM ID及手动分配等,其中生成BOMID为应用对象范围内所选择的零件生成BOM ID。重置BOM ID为删除应用对象范围内所选择的BOM ID。除了这些自动命令外,还可以使用手动分配方式来创建BOM ID。

■编号:编号栏中包括创建编号和删除可视编号两个命令。创建编号命令在视图中为所选择的对象创建编号。

■选项:选项内包含三个选项卡分别为定义、BOMID格式及编号。定义选项卡内指定如何将BOM ID指定到几何图形对象。利用BOM ID格式可以定义BOM ID的规则,指定例如前缀及后缀等。编号选项卡用来定义所创建的编号。
