SOLIDWORKS Composer 爆炸图

提问人:刘团圆发布时间:2021-06-01

制作爆炸图会使用到各种分解的命令,位置在功能区“变换”选项卡的“分解”面板内。其中包括了线性、球面和圆柱分解三大类。采用这些命令可以在拖动角色时,将它们分别呈线性、球面或圆柱形自动分开。

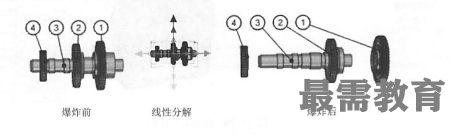

在采用分解模式时,对象通过基于中心的轴向移动。最后的对象为基准,它是不移动的,如图所示,为四个零件线性分解的过程。


①线性分解:创建轴向方向的爆炸图,当选择多个对象后,会出现如图所示的导航轴,拖动想要爆炸方向上的导航轴中的其中的一个轴,鼠标指针会变为一个箭头的符号,表示要爆炸的方向。也可以通过输入精确值的方式来生成线性分解图。首先单击导航轴中的一个轴后在属性窗格中输入值,即可达到爆炸的效果。如对四个零件进行线性爆炸,输入的数值为300的话,则结果为每两个零件的间隙为100。


②球面分解:以选择零件的中心点为中心向四周进行爆炸,当选择多个对象后,会出现如图所示的导航轴,单击此导航轴鼠标指针会变为一个箭头的符号,表示要爆炸的方向,拖动导航轴会进行爆炸。


③圆柱分解:围绕所选择的轴线创建一个圆柱形的爆炸视图,当选择多个对象后,会出现一个与线性分解导航轴一样的导航轴,单击此导航轴鼠标指针会变为一个箭头的符号,表示要爆炸的方向,拖动导航轴会进行爆炸。
