SOLIDWORKS Composer 使用功能区命令导航

提问人:刘团圆发布时间:2021-06-01

在功能区的主页选项卡下的切换面板中包含有导航视图的各种命令。如图所示。


①将照相机与面对齐:选择此命令后鼠标指针会变为一个箭头样式,使用此箭头选择一个平面,即可将视图切换为选中的面方向上的视图。

②X视图:此类命令含有正视图/背视图、右视图/左视图和俯视图/仰视图。单击此类命令可以直接将视图切换为此六种视图。

③轴测图:在X视图的三个命令下的四个命令则为四个方向的轴测图。

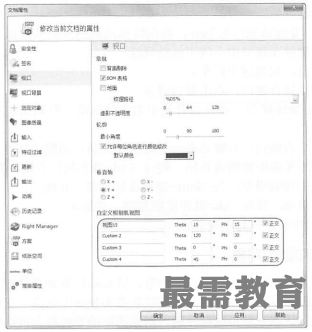

④自定义视图:在SOLIDWORKS Composer中还可以自定义四个视图。具体设置位置为“文件”一“属性”一“文档 属性/默认文档属性”,如图所示。在此栏中可以设置四个自定义的视图,定义的方式为极坐标的方式来定义。
