SOLIDWORKS Composer 导入模型

提问人:刘团圆发布时间:2021-06-01

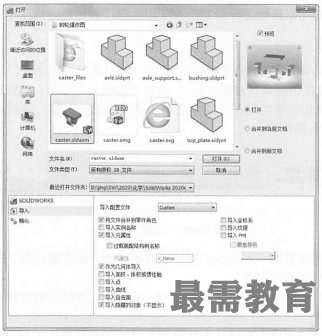

单击“打开”命令后会弹出如图所示的“打开”对话框。可以通过此对话框直接导入模型,当然这些模型可以是通过SOLIDWORKS所建立的或其他三维建模类软件所创建的。

下面对“打开”对话框中的一些选项进行介绍。

①“打开”单选框:作为单独的文件来打开所选择的文件,如果选择的文件为一个则打开一个文件,如果选择的文件为多个的话,则分别打开多个文件。

②“合并到当前文档”单选框:将所选择的文件打开并且放于当前打开的文档之中,其实相当于将所选择的文件插入到当前活动文档的操作。

③“合并到新文档”单选框:打开所选择的文件并且将所有的对象放于一个新的文档之中。

④SOLIDWORKS:如果选择的文件为SOLIDWORKS所生成的文件,则会出现 SOLIDWORKS配置选项,如图SOLIDWORKS具有多个配置的文件,则可以选择需要导入SOLIDWORKS中的哪一个配置。


⑤导入:在导入选项中,可以对所导入的文件进行选项的设置,里面包括将文件合并到零件对象、导入实例名称、导入元属性、作为几何体导入等。

⑥精化:定义面的精度,可以通过调整精化选项达到模型的显示精度和文件大小之间的平衡,一般情况下如果模型简单则提高显示精度,而模型比较复杂则降低精度来达到缩小文件的体积使运行程序时更加快捷。
