SolidWorks 2020 表面粗糙度

表面粗糙度符号用来表示加工表面上的微观几何形状特性，它对于机械零件表面的耐磨性、疲劳强度、配合性能、密封性、流体阻力以及外观质量等都有很大的影响。

下面结合实例介绍插入表面粗糙度的操作步骤。

【案例】插入表面粗糙度

①打开“源文件”，打开的工程图如图所示。

②单击“注解”控制面板中的（表面粗糙度符号）按钮，或单击菜单栏中的“插入”一“注解”一“表面粗糙度符号”命令。

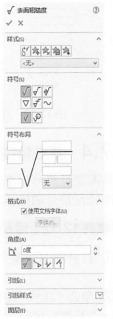

③在弹出的“表面粗糙度”属性管理器中设置表面粗糙度的属性，如图所示。

④在图形区中单击，以放置表面粗糙符号。

⑤可以不关闭对话框，设置多个表面粗糙度符号到图形上。

⑥单击（确定）按钮，完成表面粗糙度的标注。
