SolidWorks 2020 断裂视图

工程图中有一些截而相同的长杆件（如长轴、螺纹杆等），这些零件在某个方向的尺寸比其他方向的尺寸大很多，而且截面没有变化。因此可以利用断裂视图将零件用较大比例显示在工程图上，如图所示。

下面结合实例介绍绘制断裂视图的操作步骤。

【案例】断裂视图

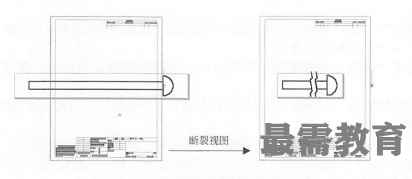

①打开“源文件”，打开的文件实体如图(a)所示。

②单击菜单栏中的“插入”一“工程图视图”一“断裂视图”命令，此时折断线出现在视图中。可以添加多组折断线到一个视图中，但所有折断线必须为同一个方向。

③将折断线拖动到希望生成断裂视图的位置。

④单击“确定”按钮，生成断裂视图，如图(b)所示。

此时，折断线之间的工程图都被删除，折断线之间的尺寸变为悬空状态。如果要修改折断线的形状，则右击折断线，在弹出的快捷菜单中选择一种折断线样式（直线、曲线、锯齿线和小锯齿线）。
