SolidWorks 2020 局部视图

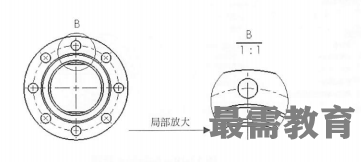

可以在工程图中生成一个局部视图，来放大显示视图中的某个部分，如图1所示。局部视图可以是正交视图、三维视图或剖面视图。

下面结合实例介绍绘制局部视图的操作步骤。

【案例】局部视图

①打开“源文件”，打开的工程图如图1(a)所示。

②单击“工程图”控制面板中的（局部视图）按钮，或单击菜单栏中的“插入” 一“工程图视图”一“局部视图”命令。

③此时，“草图”控制面板中的（圆）按钮被激活，利用它在要放大的区域绘制一个圆。

④系统会弹出一个方框，表示局部视图的大小，拖动这个方框到适当的位置，则局部视图被放置在工程图中。

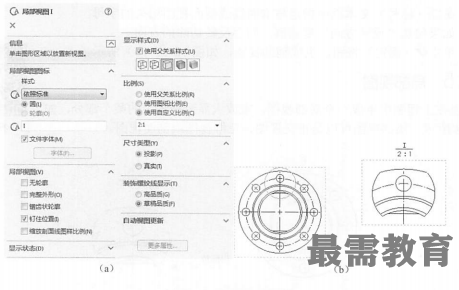

⑤在“局部视图”属性管理器中设置相关选项，如图2(a)所示。

a.（样式）下拉列表框：在下拉列表框中选择局部视图图标的样式，有“依照标准”“断裂圆”“带引线”“无引线”和“相连”5种样式。

b.（名称）文本框：在文本框中输入与局部视图相关的字母。

c.如果在“局部视图”选项组中勾选了“完整外形”复选框，则系统会显示局部视图中的轮廓外形。

d.如果在“局部视图”选项组中勾选了“钉住位置”复选框，在改变派生局部视图的视图大小时，局部视图将不会改变大小。

e.如果在“局部视图”选项组中勾选了“缩放剖面线图样比例”复选框，将根据局部视图的比例来缩放剖面线图样的比例。

⑥单击（确定）按钮，生成局部视图，如图2(b)所示。

此外，局部视图中的放大区域还可以是其他任何的闭合图形。其方法是首先绘制用来作放大区域的闭合图形，然后再单击（局部视图）按钮，其余的步骤相同。
