SolidWorks 2020 标准三视图的绘制

提问人:刘团圆发布时间:2021-05-31

在创建工程图前,应根据零件的三维模型,考虑和规划零件视图,如工程图由几个视图组成,是否需要剖视图等。考虑清楚后,再进行零件视图的创建工作,否则如同用手工绘图一样,可能创建的视图不能很好地表达零件的空间关系,给其他用户的识图、看图造成困难。

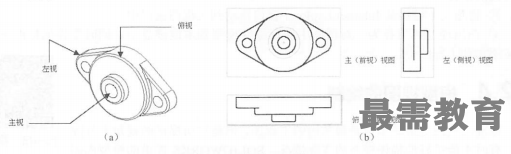

标准三视图是指从三维模型的主视、左视、俯视3个正交角度投影生成3个正交视图,如图所示。


在标准三视图中,主视图与俯视图及侧视图有固定的对齐关系。俯视图可以竖直移动,侧视图可以水平移动。
