SolidWorks 2020 旋转

下面结合实例讲述旋转零件或装配体的方法。

【案例】旋转

①打开零件文件。在“源文件”中，打开“凸轮”零件， 如图1所示。

②单击“运动算例1”中“MotionManager”上的“动画向导”按钮，弹出“选择动画类型”对话框。

③在“选择动画类型”对话框中的“旋转模型”单选按钮，单击“下一步”按钮。

④弹出“选择-旋转轴”对话框，如图2所示，在对话框中选择旋转轴为“Z-轴”， 旋转次数为“1”，逆时针旋转。单击“下一步”按钮。

⑤弹出“动画控制选项”对话框，如图3所示。在对话框中设置时间长度为“10”， 开始时间为“0”，单击“完成”按钮。

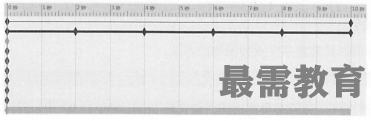

⑥单击“运动算例1”中“MotionManager”上的“播放”按钮，视图中的实体绕z轴逆时针旋转10秒，图4所示是凸轮旋转到5秒时的动画，MotionManager界面如图5所示。
