SolidWorks 2020 生成爆炸视图
提问人:刘团圆发布时间:2021-05-29
利用爆炸视图可以很形象地查看装配体中各个零部件的配合关系,常称为系统立体图。爆炸视图通常用于介绍零件的组装流程、仪器的操作手册及产品使用说明书中。下面结合实例介绍爆炸视图的操作步骤。
【案例】爆炸视图
①打开随书资源的“源文件”,打开的文件实体如图1所示。
②单击“装配体”控制面板中的“爆炸视图”按钮,系统弹出“爆炸”属性管理器。
③在“添加阶梯”选项组的(爆炸步骤零部件)列表框中,单击“底座”零件,此时装配体中被选中的零件被亮显,并且出现一个设置移动方向的坐标,选择零件后的装配体如图2所示。
④单击如图2所示的坐标的某一方向,确定要爆炸的方向,然后在“添加阶梯”选项组的(爆炸距离)文本框中输入爆炸的距离值,如图3所示。

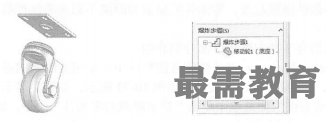

⑤在“添加阶梯”选项组中,单击(反向)按钮,反方向调整爆炸视图,观测视图中预览的爆炸效果。单击“添加阶梯”按钮,第一个零件爆炸完成,第一个爆炸零件视图如图4所示,并且在“爆炸步骤”选项组中生成“爆炸步骤1”,如图5所示。
⑥重复步骤③〜⑤,将其他零部件爆炸,最终生成的爆炸视图如图6所示,共有9个爆炸步骤。
