SolidWorks 2020 将钣金零件部分展开

提问人:刘团圆发布时间:2021-05-29

要展开或折叠钣金零件的一个、多个或所有折弯,可使用展开和折叠特征工具。使用此展开特征工具可以沿折弯上添加切除特征。首先添加一展开特征来展开折弯,然后添加切除特征,最后添加一折叠特征,将折弯返回到其折叠状态。

【案例】将钣金零件部分展开

①执行命令。执行“插入”一“钣金”一“展开”菜单命令,或者单击“钣金”控制面板中的“展开”按钮,弹出“展开”属性管理器,如图1所示。

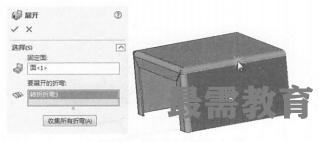

②设置“展开”属性管理器。在图形区域中选择箭头所指的面作为固定面,选择箭头所指的折弯作为要展开的折弯,如图2所示。单击“确定”按钮,展开一个折弯,如图3所示。

image.png  image.png

③绘制草图。选择钣金零件上箭头所指的表面作为绘图基准面,如图4所示,然后单击“标准视图”工具栏中的“正视于”按钮,单击“草图”控制面板中的“边角矩形” 按钮,绘制矩形草图,如图5所示。

image.png  image.png

④切除实体。执行“插入”一“切除”一“拉伸”菜单命令,或者单击“特征”控制面板中的“切除拉伸”按钮,在弹出的“切除-拉伸”属性管理器中的“终止条件”一栏中选择“完全贯穿”,然后单击“确定”按钮,生成切除拉伸特征,如图6所示。


⑤执行折叠折弯命令。执行“插入”一“钣金”一“折叠”菜单命令,或者单击“钣金”控制面板中的“折叠”按钮,弹出“折叠”属性管理器。

⑥折叠折弯操作。在图形区域中选择在展开操作中选择的面作为固定面,选择展开的折弯作为要折叠的折弯,单击“确定”按钮,将钣金零件重新折叠,如图7所示。
