SolidWorks 2020 闭合角特征

提问人:刘团圆发布时间:2021-05-29

使用闭合角特征工具可以在钣金法兰之间添加闭合角,即在钣金特征之间添加材料。

通过闭合角特征工具可以完成以下功能:通过选择面为钣金零件同时闭合多个边角;关闭非垂直边角;将闭合边角应用到带有90°以外折弯的法兰;调整缝隙距离(由边界角特征所添加的两个材料截面之间的距离);调整重叠/欠重叠(重叠 材料与欠重叠材料之间的比值),数值1表示重叠和欠重叠相等;闭合或打开折弯区域。

【案例】闭合角特征

①执行“插入”一 “钣金”一“闭合角”菜单命令,或者单击“钣金”控制面板中的“闭合角”按钮,弹出“闭合角”属性管理器,选择需要延伸的面,如图1所示。


②选择边角类型中的“重叠”选项,单击“确定”按钮,系统提示错误,不能生成闭合角,原因有可能是缝隙距离太小。单击“确定”按钮,关闭错误提示框。

③在缝隙距离输入栏中更改缝隙距离数值为0.60mm,单击“确定”按钮,生成“重叠”类型闭合角,如图2所示。

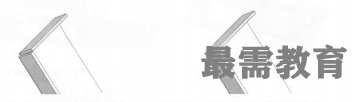

使用其他边角类型选项可以生成不同形式的闭合角。图3所示是使用边角类型中的“对接”选项生成的闭合角;图4所示时使用边角类型中的“欠重叠”选项生成的闭合角。
