SolidWorks 2020 边线法兰
提问人:刘团圆发布时间:2021-05-29
使用边线法兰特征工具可以将法兰添加到一条或多条边线。添加边线法兰时,所选边线必须为线性。系统自动将褶边厚度链接到钣金零件的厚度上。轮廓的一条草图直线必须位于所选边线上。
【案例】边线法兰

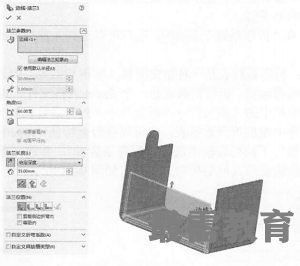

①执行“插入”一“钣金”一“边线法兰”菜单命令,或者单击“钣金”控制面板中的“边线法兰”按钮,弹出“边线-法兰”属性管理器,如图1所示。选择钣金零件的一条边,在“边线-法兰”属性管理器的选择边线栏中将显示所选择的边线,如图1所示。
②设定法兰角度和长度。在角度输入栏中输入60°。在法兰长度输入栏选择“给定深度”选项,同时输入35mm。由“外部虚拟交点” 或“内部虚拟交点”和“双弯曲”来决定长度开始测量的位置,如图2和图3所示。

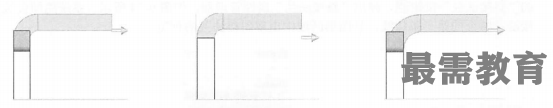

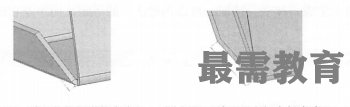

③设定法兰位置。在“法兰位置”中有5种选项可供选择,即“材料在内”、“材料在外”、“折弯向外”、“虚拟交点中的折弯”和“与折弯相切”,不同的选项产生的法兰位置不同,如图4〜图7所示。在本实例中,选择“材料在外”选项,生成边线法兰如图8所示。

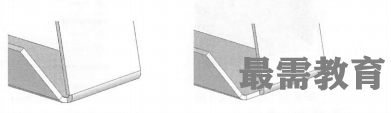

生成边线法兰时,如果要切除邻近折弯的多余材料,在“边线-法兰”属性管理器中选择“剪裁侧边折弯”选项,结果如图9所示。欲从钣金实体等距法兰,选择“等距”选项,然后设定等距终止条件及其相应参数,如图10所示。
