SolidWorks 2020 创建基体法兰

提问人:刘团圆发布时间:2021-05-29

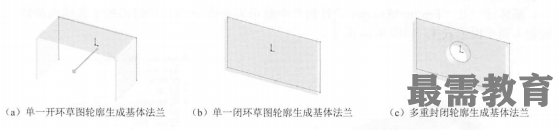

基体法兰特征是从草图生成的。草图可以是单一开环草图轮廓、单一闭环草图轮廓或多重封闭轮廓,如图所示。


■单一开环草图轮廓:单一开环草图轮廓可用于拉伸、旋转、剖面、路径、引导线以及钣金。典型的开环轮廓以直线或其草图实体绘制。

■单一闭环草图轮廓:单一闭环草图轮廓可用于拉伸、旋转、剖面、路径、引导线以及钣金。典型的单一闭环轮廓是用圆、方形、闭环样条曲线以及其他封闭的几何形状绘制的。

■多重封闭轮廓:多重封闭轮廓可用于拉伸、旋转以及钣金。如果有一个以上的轮廓,其中一个轮廓必须包含其他轮廓。典型的多重封闭轮廓是用圆、矩形以及其他封闭的几何形状绘制的。

在进行基体法兰特征设计过程中,开环草图作为拉伸薄壁特征来处理,封闭的草图则作为展开的轮廓来处理。如果用户需要从钣金零件的展开状态开始设计钣金零件,可以使用封闭的草图建立基体法兰特征。
