SolidWorks 2020 曲面切除

提问人:刘团圆发布时间:2021-05-28

S0LIDW0RKS还可以利用曲面生成对实体的切除。

【案例】曲面切除

①执行“插入”一“切除”一“使用曲面”菜单命令,此时出现“使用曲面切除”属性管理器。

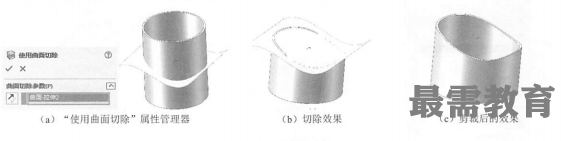

②在图形区域或特征管理器设计树中选择切除要使用的曲面,所选曲面出现在“曲面切除参数”栏的显示框中,如图(a)所示。

③图形区域中的箭头指示实体切除的方向。如有必要,单击“反向”按钮叫改变切除方向。

④单击“确定”按钮,实体被切除,如图(b)所示。

⑤在FeatureManager设计树中右键单击曲面,然后在弹出的快捷菜单中单击“隐藏”按钮来隐藏切除曲面,隐藏后的效果如图(c)所示。


除了这几种常用的曲面编辑方法,还有圆角曲面、加厚曲面和填充曲面等多种编辑方法。它们的操作大多同特征的编辑类似。
