SolidWorks 2020 替换面

提问人:刘团圆发布时间:2021-05-28

替换面是指以新曲面实体来替换曲面或者实体中的面。替换曲面实体不必与旧的面具有相同的边界。替换面时,原来实体中的相邻面自动延伸并剪裁到替换曲面实体。

在上面的几种情况中,比较常用的是用一个曲面实体替换另一个曲面实体中的一个面。

执行“插入”一“面”一 “替换”菜单命令,或者单击“曲面”控制面板中的“替换面”按钮,此时系统弹出“替换面”属性管理器,如图1所示。


替换曲面实体可以是以下类型之一:

■任何类型的曲面特征,如拉伸和放样等;

■缝合曲面实体,或复杂的输入曲面实体;

■替换曲面实体通常比正替换的面要宽和长。然而,在某些情况下,当替换曲面实体比要替换的面小时,替换曲面实体会延伸,以与相邻面相遇。

【案例】替换面

下面以图2为例,说明替换面的操作步骤。


①执行替换面命令。执行“插入”一“面”一“替换”菜单命令,或者单击“曲面”控制面板中的“替换面”按钮,此时系统弹出“替换面”属性管理器。

②设置属性管理器。在“替换面”属性管理器的“替换的目标面”一栏中选择图2中的面2;在“替换曲面”一栏中选择图2中的曲面1,此时“替换面”属性管理器如图3所示。


③确认替换面。单击“替换面”属性管理器中的“确定”按钮,生成的替换面 如图4所示。


④隐藏替换的目标面。右键单击图4中的曲面1,在系统弹出的快捷菜单中选择“隐藏”选项,如图5所示。

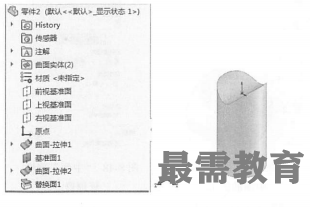

隐藏目标面后的图形及其“FeatureManager设计树”如图6所示。


在替换面中,替换的面有两个特点:一是必须替换、必须相连;二是不必相切。
