SolidWorks 2020 旋转/复制曲面

①执行“插入”一 “曲面”一“移动/复制”菜单命令。

②在“移动/复制实体”属性管理器中单击“要移动/复制的实体” 一栏中按钮右侧的显示框，然后在图形区域或特征管理器设计树中选择要旋转/复制的曲面。

③如果要复制曲面，则选择“复制”复选框，然后在微调框中指定复制的数目。

④激活“旋转”选项，单击按钮右侧的显示框，在图形区域中选择一条边线定义旋转方向。

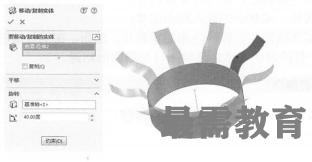

⑤或者在微调框中指定原点在X、Y、Z轴方向移动的距离，然后在微调框中指定曲面绕X、Y、Z轴旋转的角度，此时在右面的图形区域中可以预览曲面旋转/复制的效果，如图所示。

⑥单击“确定”按钮，完成曲面的旋转/复制。
