SolidWorks 2020 剪裁曲面

提问人:刘团圆发布时间:2021-05-28

剪裁曲面主要有两种方式:一种方式是将两个曲面互相剪裁;另一种方式是以线性图元修剪曲面。

【案例】剪裁曲面

①单击“曲面”控制面板中的“剪裁曲面”按钮表,或执行“插入”一“曲面”一“剪裁”菜单命令。

②在“剪裁曲面”属性管理器中的“剪裁类型”单选按钮组中选择剪裁类型。

■标准:使用曲面作为剪裁工具,在曲面相交处剪裁其他曲面。

■相互:将两个曲面作为互相剪裁的工具。

③如果在步骤②中选择了 “剪裁工具”,则在“选择”一栏中单击“剪裁工具”项目中參按钮右侧的显示框,然后在图形区域中选择一个曲面作为剪裁工具;单击“保留部分”项目中按钮右侧的显示框,然后在图形区域中选择曲面作为保留部分,所选项目会在对应的显示框中显示,如图所示。


④如果在步骤②中选择了 “相互剪裁”,则在“选择”一栏中单击“曲面”项目中按钮右侧的显示框,然后在图形区域中选择作为剪裁曲面的至少两个相交曲面;单击“保留部分”项目中按钮右侧的显示框,然后在图形区域中选择需要的区域作为保留部分(可以是多个部分),所选项目会在对应的显示框中显示,如图所示。

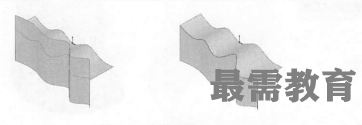

⑤单击“确定”按钮,完成曲面的剪裁,剪裁效果如图所示。
