SolidWorks 2020 延伸曲面

提问人:刘团圆发布时间:2021-05-28

延伸曲面可以在现有曲面的边缘沿着切线方向,以直线或随曲面的弧度产生附加的曲面。

【案例】延伸曲面

①单击“曲面”控制面板中的“延伸曲面”按钮,或执行“插入”一“曲面”一“延伸曲面”菜单命令。

②在“延伸曲而”属性管理器中单击“拉伸的边线/面”一栏中的第一个显示框,然后在右面的图形区域中选择曲面边线或曲面,此时被选项目出现在该显示框中,如图所示。


③在“终止条件” 一栏中的单选按钮组中选择一种延伸结束条件。

■距离:在汾微调框中指定延伸曲面的距离。

■成形到某一面:延伸曲面到图形区域中选择的面。

■成形到某一点:延伸曲而到图形e域中选择的某一点。

④在“延伸类型” 一栏的单选按钮组中选择延伸类型。

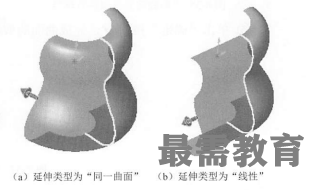

■同一曲面:沿曲面的几何体延伸曲面,如图(a)所示。

■线性:沿边线相切于原来曲面延伸曲面,如图(b)所示。


⑤单击“确定”按钮,完成曲面的延伸。如果在步骤②中选择的是曲面的边线,则系统会延伸这些边线形成的曲面;如果选择的是曲面,则曲面上所有的边线相等地延伸整个曲面。
