SolidWorks 2020 缝合曲面
提问人:刘团圆发布时间:2021-05-28
缝合曲面是将相连的两个或多个面和曲面连接成一体。缝合曲面需要注意以下几点:
■曲面的边线必须相邻并且不重叠;
■要缝合的曲面不必处于同一基准面上;
■可以选择整个曲面实体或选择一个或多个相邻曲面实体;
■缝合曲面不吸收用于生成它们的曲面;
■空间曲而经过剪裁、拉伸和圆角等操作后,可以自动缝合,而不需要进行缝合曲面操作。
【案例】缝合曲面
①单击“曲面”控制面板中的“缝合曲面”按钮,或执行“插入”一“曲面”一“缝合曲面”菜单命令,此时会出现如图1所示的属性管理器。在“缝合曲面”属性管理器中单击“选择”一栏中少按钮右侧的显示框,然后在图形区域中选择要缝合的面,所选项目列举在该显示框中。

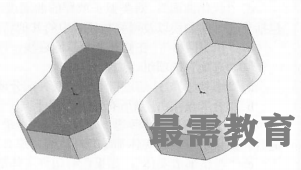

②单击“确定”按钮,完成曲面的缝合工作,缝合后的曲面外观没有任何变化,但是多个曲面己经可以作为一个实体来选择和操作了,如图2所示。
■“缝合曲面”属性管理器说明如下。
■“缝合公差”:控制哪些缝隙缝合在一起,哪些保持打开。公差大小低于公差缝隙曲面会缝合。
■“显示范围中的缝隙”:只显示范围中的缝隙。拖动滑杆可更改缝隙范围。
