SolidWorks 2020 边界曲面

提问人:刘团圆发布时间:2021-05-28

边界曲面特征用于生成在两个方向上(曲面所有边)相切或曲率连续的曲面。

【案例】边界曲面

①在一个基准面上绘制放样的轮廓。

②建立另一个基准面,并在上面绘制另一个放样轮廓,这两个基准面不一定平行。

③如有必要,还可以生成引导线,来控制放样曲面的形状。

④单击“曲面”控制面板中的“边界曲面”按钮,或执行“插入”一“曲面”一“边界曲面”菜单命令。

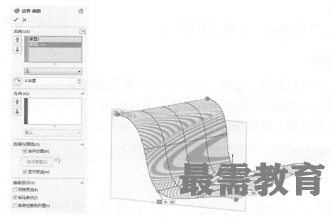

⑤在图形区域中按顺序选择轮廓草图,则所选草图出现在该框中。在右面的图形区域中显示生成的边界曲而,如图所示。


⑥单击上移按钮兮或下移按钮、改变轮廓的顺序。此项操作只针对两个轮廓以上的边界方向。

⑦如果要在边界的开始处和结束处控制相切,就设置“起始处/结束处相切”选项。

■无:不应用相切约束,此时曲率为零。

■方向向置:根据用作方向向量的所选实体应用相切约束。

■垂直于轮廓:垂直曲线应用相切约束。

■与面相切:使相邻面在所选曲线上相切。

■与面的曲率:在所选曲线处应用平滑、具有美感的曲率连续曲面。

⑧单击“确定”按钮,完成边界曲面的创建,如图所示。


选项说明如下:

①“选项与预览”选项组。

a.“合并切面”:如果对应的线段相切,则会使所生成的边界特征中的曲面保持相切。

b.“拖动草图”:单击此按钮,撤销先前的草图拖动并将预览返回到其先前状态。

②“显示”选项组。

a.“网格预览”:勾选此复选框,显示网格,并在网格密度中调整网格行数。

b.“曲率检查梳形图”:沿方向1或方向2的曲率检查梳形图显示。在比例选项中调整曲率检查梳形图的大小。在密度选项中调整曲率检查梳形图的显示行数。
