SolidWorks 2020 通过参考点的曲线

提问人:刘团圆发布时间:2021-05-28

通过参考点的曲线是指生成通过一个或者多个平面上点的曲线。下面结合实例介绍创建通过参考点的曲线的操作步骤。

【案例】通过参考点的曲线

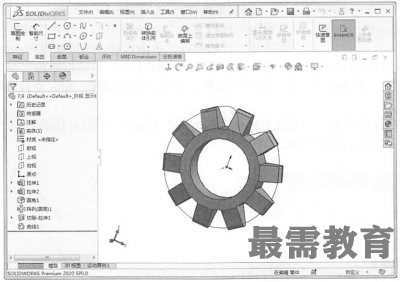

①打开“源文件”,打开的文件实体如图1所示。


②选择菜单栏中的“插入”一“曲线”一“通过参考点的曲线”命令,或者单击“曲线”工具栏中的“通过参考点的曲线”按钮,系统弹出“通过参考点的曲线”属性管理器。

③在“通过点”选项组中,依次单击选择如图1所示的点,其他设置如图2所示。


④单击“确定”按钮,生成通过参考点的曲线。生成曲线后的图形及其FeatureManager设计树如图3所示。

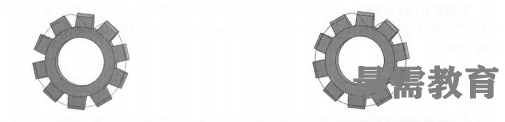

在生成通过参考点的曲线吋,系统默认生成的为开环曲线,如图4所示。如果在“通过参考点的曲线”属性管理器中勾选“闭环曲线”复选框,则执行命令后,会自动生成闭环曲线,如图5所示。
