SolidWorks 2020 创建涡状线

【案例】涡状线

①新建一个文件，在左侧的FeatureManager设计树中选择“前视基准面”作为草绘基准面。

②单击“草图”控制面板中的“圆”按钮，在步骤①中设置的基准 面上绘制一个圆，单击“草图”控制面板上的“智能尺寸”按钮标注绘制圆的尺寸，如图1所示。

③选择菜单栏中的“插入”一 “曲线”一“螺旋线/涡状线”命令，或者单击“曲线”工具栏中的“螺旋线和涡状线”按钮后，系统弹出“螺旋线/涡状线”属性管理器。

④在“定义方式”选项组中，选择“涡状线”选项；在“螺距”文本框中输入“15”；在“圈数”文本框中输入“5”；在“起始角度”文本框中输入“135”，其他设置如图2所示。

⑤单击“确定”按钮生成的涡状线及其FeatureManager设计树如图3所示。

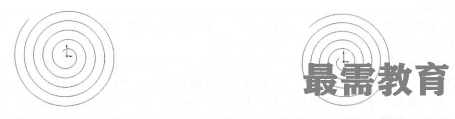

SOLIDWORKS既可以生成顺时针涡状线，也可以生成逆吋针涡状线。在执行命令时，系统默认的生成方式为顺时针方式，顺时针涡状线如图4所示。在“螺旋线/涡状线” 属性管理器中点选“逆时针”单选钮，就可以生成逆时针方向的涡状线，如图5所示。
