SolidWorks 2020 组合曲线

组合曲线是指将曲线、草图几何和模型边线组合为一条单一曲线，生成的该组合曲线可以作为生成放样或扫描的引导曲线、轮廓线。下面结合实例介绍创建组合曲线的操作步骤。

【案例】组合曲线

①打开“源文件”，打开的文件实体如图1所示。

②选择菜单栏中的“插入”一 “曲线”一“组合曲线”命令，或者单击“曲线”工具栏中的“组合曲线”按钮，系统弹出“组合曲线”属性管理器。

③在“要连接的实体”选项组中，选择如图1所示的边线1、边线2、边线3和边线4，如图2所示。

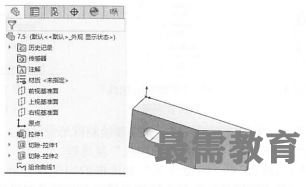

④单击“确定”按钮，生成所需要的组合曲线。生成组合曲线后的图形及其FeatureManagcr 设计树如图3所示。
