SolidWorks 2020 lnstant3D

提问人:刘团圆发布时间:2021-05-28

Instant3D(动态修改特征)是指系统不需要退回编辑特征的位置,直接对特征进行动态修改的命令,通过控标移动、旋转来调整拉伸及旋转特征的大小。Instant3D可以修改草图,也可以修改特征。下面结合实例介绍lnstam3D的操作步骤。

【案例】 lnstant3D

(1)修改草图

①打开“源文件”。

②单击“特征”控制面板中的(Instant3D)按钮,开始动态修改特征操作。

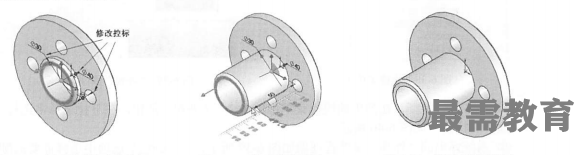

③单击FcaturcManagcr设计树中的“拉伸1”作为要修改的特征,视图中该特征被亮显,如图1所示,同吋,出现该特征的修改控标。


④拖动直径为80mm的控标,屏幕出现标尺,如图2所示。使用屏幕上的标尺可以精确地修改草图,修改后的草图如图3所示。


⑤单击“特征”控制面板中的(Instant3D)按钮,退出Instant3D特征操作,修改后的模型如图4所示。


(2)修改特征

①单击“特征”控制面板中的(Instant3D)按钮,开始动态修改特征操作。

②单击FeatureManager设计树中的“拉伸2” 作为要修改的特征,视图中该特征被亮显,如图5所示,同时,出现该特征的修改控标。

③拖动距离为5mm的修改控标,调整拉伸的长度,如图6所示。

④单击“特征”控制面板中的(Instant3D)按钮,退出Instant3D特征操作,修改后的模型如图7所示。
