SolidWorks 2020 解除压缩特征

解除压缩的特征必须从FeatureManager设计树中选择需要压缩的特征，而不能从视图中选择该特征的某一个面，因为视图中该特征不被显示。下面通过实例介绍该方式的操作步骤。

【案例】解除压缩特征

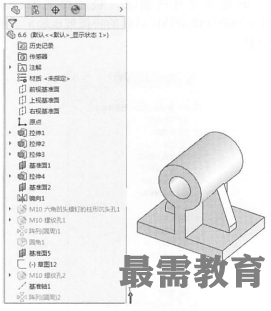

①打开“源文件”，如图所示。

②工具栏方式：选择要解除压缩的特征，然后单击“特征”工具栏中的（解除压缩）按钮。

③菜单栏方式：选择要解除压缩的特征，然后单击菜单栏中的“编辑”一“解除压缩”一 “此配置”命令。

④快捷菜单方式：在FeatureManager设计树中，右击要解除压缩的特征，在弹出的快捷菜单中单击（解除压缩）按钮。

⑤对话框方式：在FeatureManager设计树中，右击要解除压缩的特征，在弹出的快捷菜单中单击“特征属性”命令。在弹出的“特征属性”对话框中取消对“压缩”复选框的勾选，然后单击“确定”按钮。

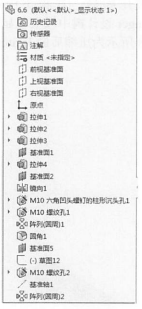

压缩的特征被解除以后，视图中将显示该特征，FeatureManager设计树中该特征将以正常模式显示，如图所示。
