SolidWorks 2020 压缩特征
提问人:刘团圆发布时间:2021-05-28
压缩的特征可以从FeatureManager设计树中选择需要压缩的特征,也可以从视图中选择需要压缩特征的一个面。压缩特征的方法有以下几种。下面通过实例介绍该方式的操作步骤。
【案例】压缩特征
①打开“源文件”,如图所示。
②工具栏方式:选择要压缩的特征,然后单击“特征”工具栏中(压缩)按钮。
③菜单栏方式:选择要压缩的特征,然后单击菜单栏中的“编辑”一“压缩”一“此配置”命令。

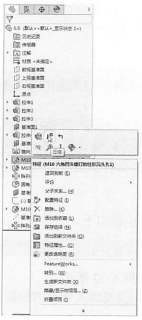

④快捷菜单方式:在FeatureManager设计树中,右击需要压缩的特征,在弹出的快捷 菜单中单击(压缩)按钮,如图所示。
⑤对话框方式:在FeatureManager设计树中,右击需要压缩的特征,在弹出的快捷菜单中单击“特征属性”命令。在弹出的“特征屈性”对话框中勾选“压缩”复选框,然后单击“确定”按钮,如图所示。

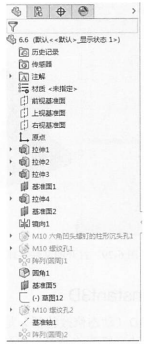

特征被压缩后,在模型中不再被显示,但是并没有被删除,被压缩的特征在 FeatureManager 设计树中以灰色显示。图1所示为基座镜向特征后面的特征被压缩后的图形,图2所示为压缩后的FeatureManager设计树。
