SolidWorks 2020 质量特性

提问人:刘团圆发布时间:2021-05-28

质量特性功能可以测量模型实体的质量、体积、表面积与惯性矩等。下面结合实例介绍质量特性的操作步骤。

【案例】质量特性

①打开“源文件”,如图1所示。

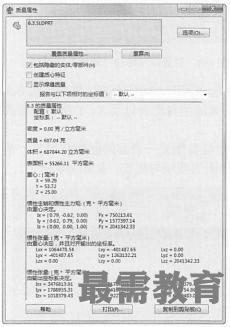

②单击菜单栏中的“工具”一“评估”一“质量特性”命令,或者单击“评估”控制面板中的“质量特性”按钮,系统弹出的“质量特性”对话框如图2所示。在该对话框中会自动计算出该模型实体的质量、体积、表面积与惯性矩等,模型实体的主轴和质量中心 显示在视图中,如图3所示。

image.png  image.png

③单击“质量特性”对话框中的“选项”按钮,系统弹出“质量/剖面属性选项”对话框,如图4所示。点选“使用自定义设定”单选钮,在“材料属性”选项组的“密度”文本框中可以设置模型实体的密度。
