SolidWorks 2020 镜向实体

提问人:刘团圆发布时间:2021-05-27

镜向实体是指以某一平面或者基准面作为参考面,对称复制视图中的整个模型实体。下面介绍创建镜向实体的操作步骤。

【案例】镜向实体

①打开“源文件”,打开的文件实体如图1所示。


②单击“特征”控制面板中的“镜向”按钮,或执行“插入”—“阵列/镜向”—“镜向”菜单命令,系统弹出“镜向”属性管理器。

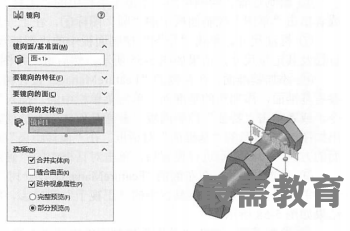

③在“镜向面/基准面”选项组中,单击选择如图1所示的面1;在“要镜向的实体”选项组中,选择镜向特征。“镜向”属性管理器设置如图2所示。单击(确定)按钮,创建的镜向实体如图3所示。
